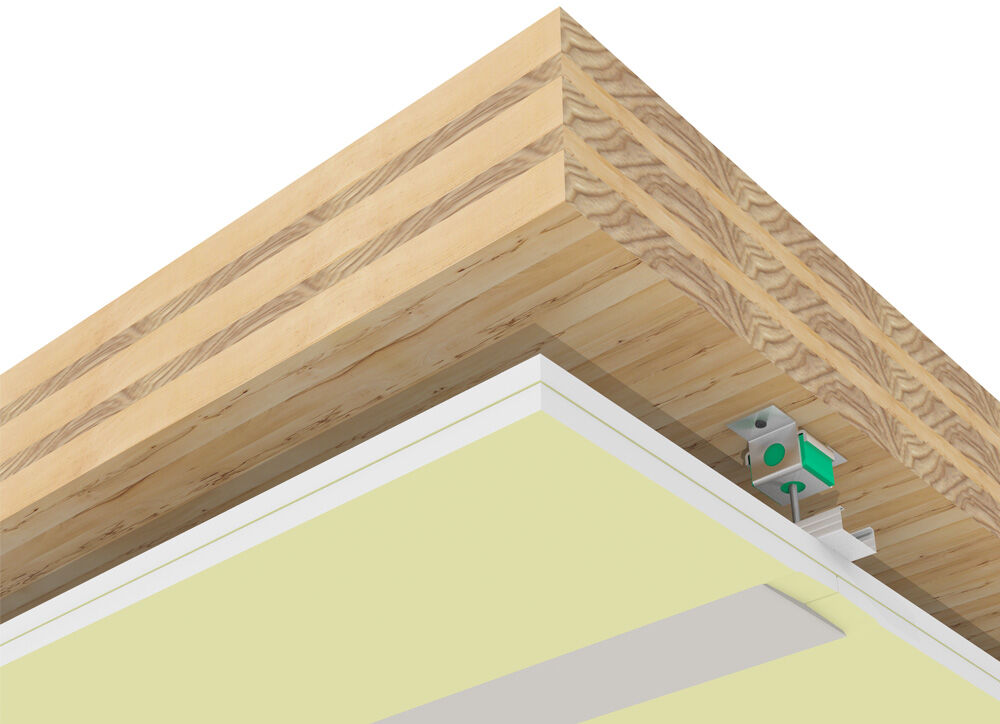

Plafond PRÉGYMÉTAL sur fourrures S47 sous plancher CLT - 2 BA18 Std - REI60 - Isolant - Boîtier Electrique

  • Plafond constitué par vissage de 2 PRÉGYPLAC BA18 Std sur une ossature métallique fourrures PRÉGYMÉTAL S47 fixée sous un plancher CLT de 160 mm minimum à l'aide de suspentes pivot Siniat et de pivots acoustiques
    (Réf AKUSTIC de chez AMC).
  • Isolant laine de verre de 70 mm.
  • Plénum total de 100 mm (isolant compris)

Propriétés du système

Composition du système:

- 2 PRÉGYPLAC BA18 Std, Fourrures PRÉGYMÉTAL S47, Suspentes pivot PRÉGYMÉTAL, pivot acoustique (réf. AKUSTIC de chez AMC).
- Une boite d'encastrement (réf. KPZ-1_PO de chez KOPOS) peut être installée dans le plafond.
- Un boîtier électrique (réf. KSK 100 de chez KOPOS) et des câbles électriques peuvent être installés dans le plénum.

Ossature: Fourrure PRÉGYMÉTAL S47 + Suspente pivot
Entraxe ossature: 500 mm
Type de parement: Double
Type d'isolant: Laine de verre, Fibre de bois, Isolant biosourcé
Type d'isolant - Informations:

- Laine de verre 70 mm (15kg/m3)
- Laine de verre de 70 mm à 400 mm (Ext.22/1)
- Fibre de bois de 200 mm maximum (53kg/m3) (Ext.22/1)
- Biofib'Trio de 100 mm (30kg/m3) (Ext.22/1)

Portée maximale: 1,1 m
Référence PV feu: EFECTIS EFR-21-005169
Classement de protection incendie: REI 60
Résistance au feu: 60 min
Référence mécanique: DTU 25-41
Plénum: 100 mm
Performance: Protection incendie, Temps
Supports compatibles: Plancher CLT de 160 mm d'épaisseur minimum, disposant d'un Avis Technique en vigueur.

Application:

  • Solution utilisable dans les bâtiments d’habitation de 3ième famille, tous types d’ERP, bâtiments de bureaux, dont l’exigence de règlementation incendie demande un coupe feu de 60 minutes sans participation du plancher.

Bénéfice système:

  • Plafond 2 en 1 validant le boîtier électrique, le câble d’alimentation et la boîte de dérivation.
  • Doté d'un petit plénum, il utilise des suspentes acoustiques fixées directement en sous face du plancher CLT.
  • Une température de 140°C est validée dans le plénum.

Descriptif type:

Fourniture et pose d’un plafond plan à joints non apparents PRÉGYMÉTAL, de chez Siniat ou techniquement équivalent.
Plafond composé de 2 PRÉGYPLAC BA18 Std vissées sous fourrures PRÉGYMÉTAL S47 avec suspentes acoustiques fixées directement sous un plancher CLT de 160 mm d'épaisseur, répondant aux exigences feu et acoustique (avec chape) en bâtiment d'habitation de 3ième famille.
